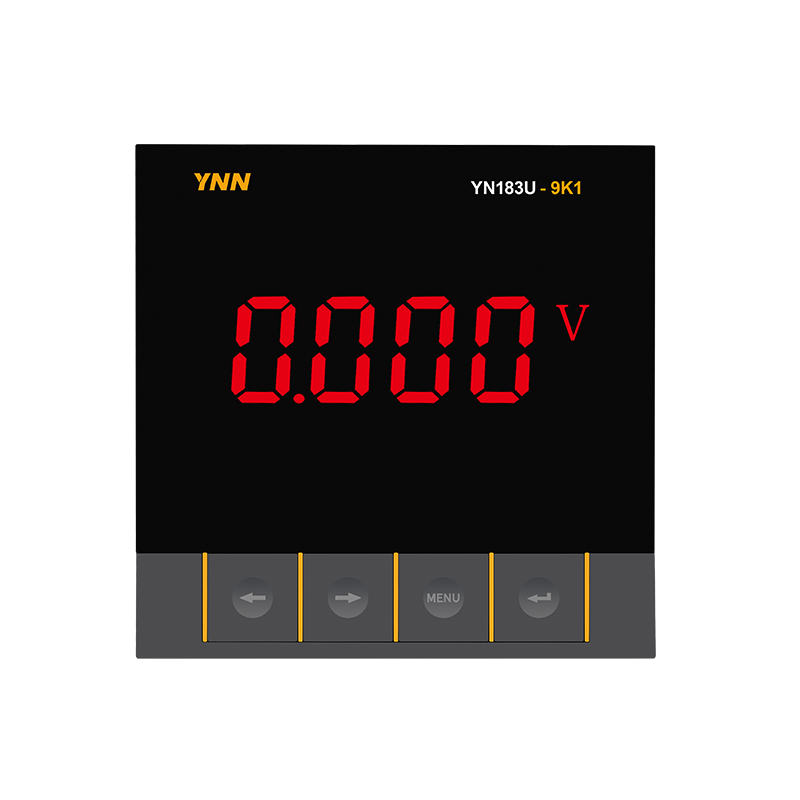

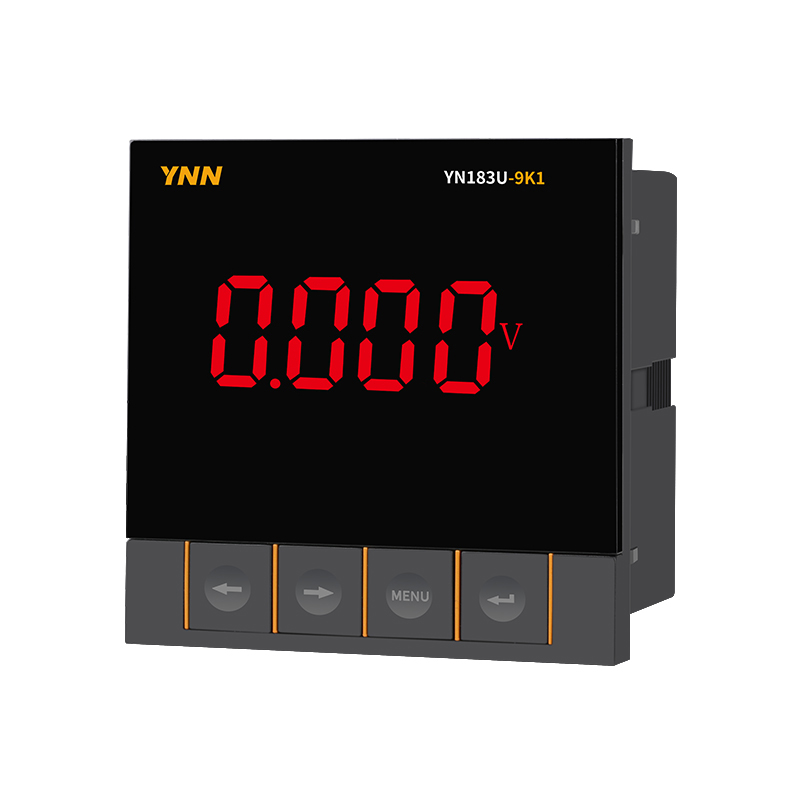

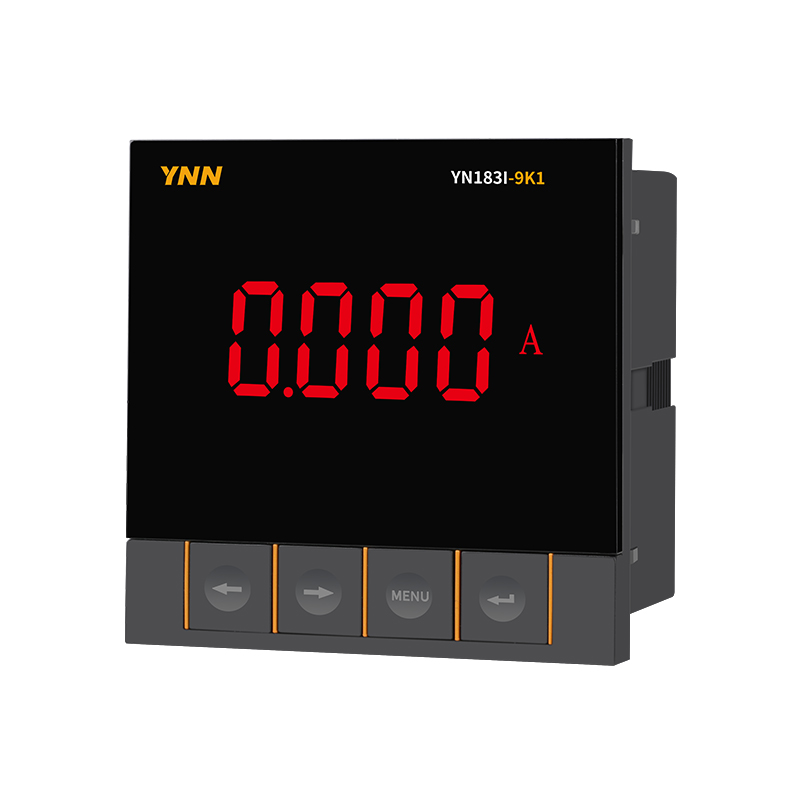

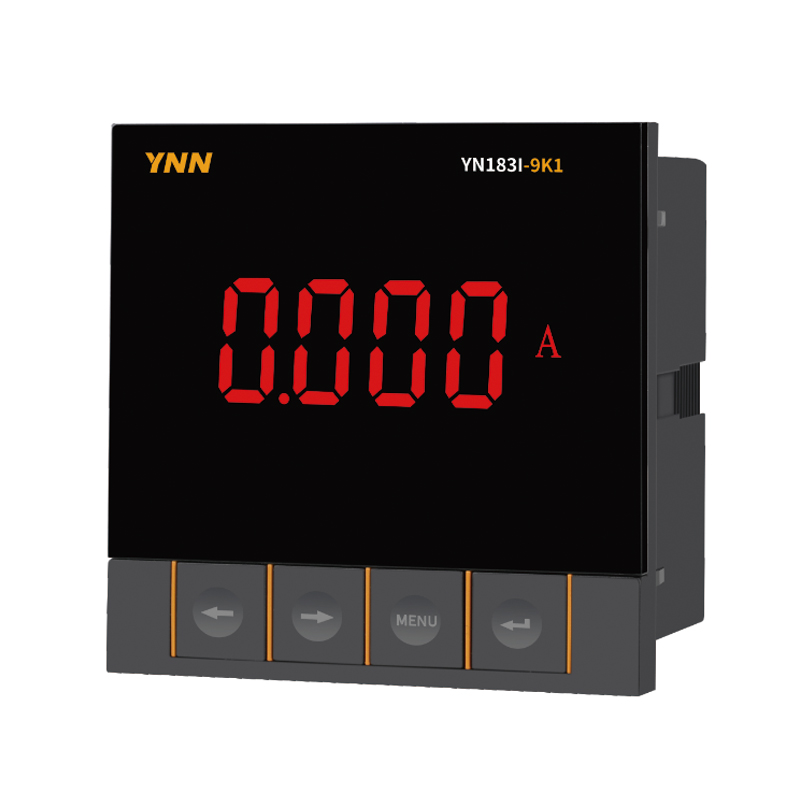

数显智能单相电压/电流表适用于电力电网、自动化系统中对电流电压的电参数测量和显示，通过面板设置倍率，直观显示系统一次侧运行点参数性好、抗震动等优点，具有精度高、稳定。可直接替代原有指针式仪表。
可选仪表测量功能：（1）单相电压表 （2）单相电流表
实时监测:单相电压或电流
显示:LED数码管显示
电源:AC/DC85-270V，宽范围电源输入，适应不同电源环境，应用灵活
应用领域:工业制造、商业建筑、成套厂、变电站医院、公共设施等领域
定制化:可为企业提供LOGO，外观，功能等定制化服务
| 性能 | 参数 | ||
|
输 入 测 量 显 示 |
网络 | 单相 | |
| 电压 | 额定值 | AC25~500V | |
| 过负荷 | 持续:1.2倍 瞬时：10倍/10秒 | ||
| 功耗 | <1VA(每相) | ||
| 阻抗 | >500kΩ | ||
| 精度 | RMS测量，精度等级0.5级 | ||
| 电流 | 额定值 | AC25mA~5A | |
| 过负荷 | 持续:1.2倍 瞬时10倍/10s | ||
| 功耗 | <0.4VA(每相) | ||
| 阻抗 | <2mΩ | ||
| 精度 | RMS测量，精度等级0.5级 | ||
| 电源 | 工作范围 | AC 220V±20% | |
| 功耗 | ≤5VA | ||
| 输出 | 数字接口 | RS-485、MODBUS-RTU协议 | |
| 环境 | 工作环境 | -10~55℃ | |
| 储存环境 | -20~75℃ | ||
| 安全 | 耐压 | 输入/电源>2kV，输入/输出>2kV，电源/输出>1kV | |
| 绝缘 | 输入、输出、电源对机壳>50MΩ | ||
|
型号
产品功能
|
YN183I-9K1 | YN183I-3K1 | YN183I-AK1 | YN183U-9K1 | YN183U-3K1 | YN183U-AK1 | |
| 测量参数 | 单相电压 | √ | √ | √ | |||
| 单相电流 | √ | √ | √ | ||||
| 通讯 | RS485 | 选配 | 选配 | 选配 | 选配 | 选配 | 选配 |
| 外形尺寸 | 96*96mm | 80*80mm | 72*72mm | 96*96mm | 80*80mm | 72*72mm | |
| 开孔尺寸 | 91*91mm | 76*76mm | 67*67mm | 91*91mm | 76*76mm | 67*67mm | |
| 注：其他尺寸或DI,DO,AO功能YN194系列可做 | |||||||
|

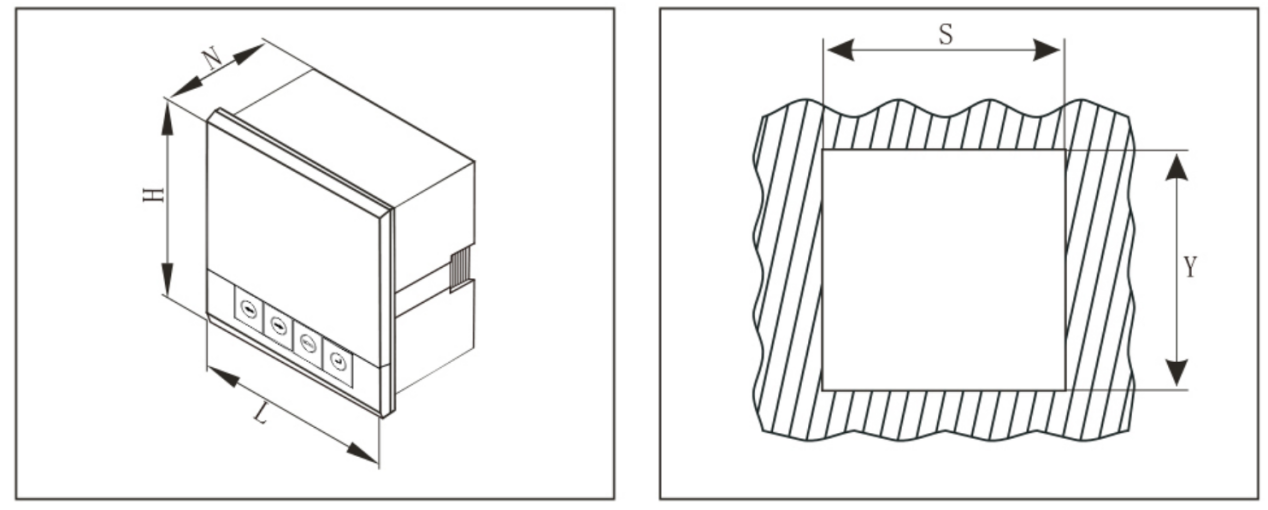

面板尺寸(L × H) |
开孔尺寸(S× Y) |
总长（N） |
|
96*96 |
91*91 |
45 |
|
80*80 |
76*76 |
45 |
|
72*72 |
67*67 |
45 |
安装步骤：
1）将侧面的安装卡从电表取下
2）在安装处开一个对应开孔尺寸的孔
3）将仪表嵌入孔内，从后面重新把安装卡安装在电表上，扣紧即可

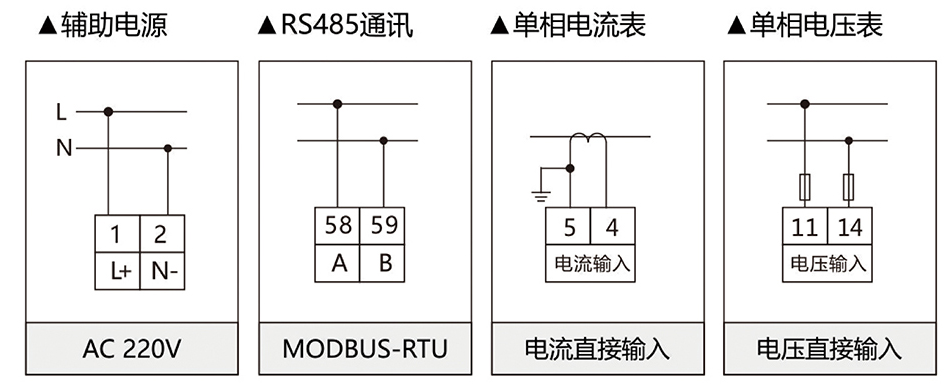

▲单相电流电压接线图
