三相电气限流式保护器，可有效克服传统断路器和监控设备存在的短路电流大、切断短路电流时间长，短路时产生的电弧火花大，以及使用寿命短路故障时，能以微秒速度快速限制短路电流以实现灭弧保护，额定电流为0-160A，广泛用于：学校宿舍、医院、商场、宾馆、仓库、住宅、电动车充电站及集贸市场等给种用电场所末端干、支路的线路保护。
短路分断能力：0.00015秒
实时测量电流大小
风扇设计，防止设备过热
安装简便，安装位置不受影响
应用领域从充电桩到商场、医院各个领域
故障保护功能：当产品发生故障时，会发出故障指示，并启动自我保护功能。
过载保护功能：连续过载3秒切断过载电路，防止因过载面发生火灾。
短路保护功能：当被保护配电电路发生短路时，150微秒内切断电路电源，防止因短路而发生的火灾。
实时电流测量功能：实时测量被保护配电电路中的电流大小。
实时温度测量功能：实时测量被保护配电电路中电缆线温度，当电缆线温度大于设定的闽值时，会发送报警信息到上位机，并且报警状态一直保持，直至复位。
操作记录功能:能够把外部对保护器的操作通过通信发送到上位机保存。
| 技术参数 | 指标 | |
| 频率 | 50Hz | |
| 辅助电源 | AC85-265V | |
| 功耗 | 自耗功率≤3W(空载) | |
| 额定电流 | 160 | |
| 短路保护时间 | ˂150us | |
| 过压保护 | 动作范围：100%-120%；动作延时：0-60S | |
| 欠压保护 | 动作范围：60%-100%；动作延时：0-60S | |
| 过载保护 | 动作范围：100%-140%；动作延时：3-60S | |
| 线缆温度监测 | 监测范围 | -20-120℃ ±2℃ |
| 报警设备 | 动作范围：45%-110℃；动作延时：0-60S | |
| 漏电监测 | 监测范围 | 20-1000mA±5mA |
| 报警设备 | 动作范围：30-1000mA；动作延时：0-60S | |
| 故障记录 | 20条事件记录 | |
| 报警方式 | 声光报警（声音可以通过按键消音） | |
| 通讯方式 | RS485接口，通信协议：MODBUS-RTU波特率：9600（默认） | |
| 工作使用环境 | 工作场所 | 具有防雨防尘条件的场所 |
| 环境温度 | -25℃~+50℃ | |
| 相对温度 | 10%~95%（不凝结） | |
| 海报高度 | 不超过5000m | |

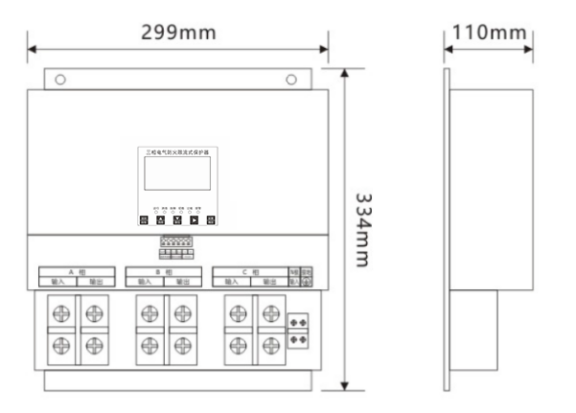

长334mm×宽299mm×深110mm

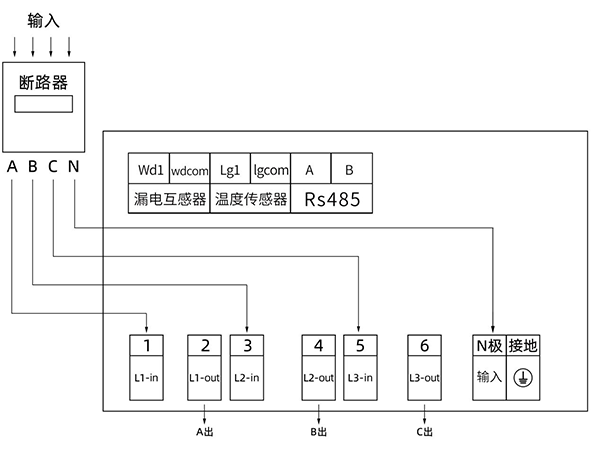

接线示意图
