实时监测：三相电流、电压、总有功功率、总无功功率，功率因数，总视在功率、频率、分相有/无功功率、分相功率因数、无功电能、有功电能

显示:LCD液晶显示，可视度高

通讯:1路RS485通讯功能，MODBUS-RTU协议或DL/T645-2007协议

选配:4路开关量输出、4路开关量输入、4路模拟量输出;

应用领域:工业制造、商业建筑、成套厂、变电站、医院公共设施等领域

定制化:可为企业提供LOGO，外观，功能等定制化服务

性能	参数
输入测量显示	网络		三相三线、三相四线
	电压	额定值	AC25~500V
		过负荷	持续:1.2倍(连续) 2倍额定值/1秒
		功耗	<0.4VA(每相)
		阻抗	＞500KΩ
		精度	RMS测量，精度等级0.5级
	电流	额定值	AC25mA~5A
		过负荷	持续：1.2倍瞬时：10倍/1s
		功耗	<0.2VA(每相)
		阻抗	<2mΩ
		精度	RMS测量，精度等级0.5级
	频率		45~65Hz
	功率		视在功率，有功精度1.0级，无功精度2.0级
	电能		四象限计量，有功精度1.0级，无功精度2.0级
	谐波		总谐波含量
电源	工作范围		AC220V、AC/DC85~270V
	功耗		≤5VA
输出	数字通讯		RS-485、MODBUS-RTU协议或DL/T645-2007
环境	工作环境		-10~55℃
	储存环境		-20~75℃
安全	耐压		输入/电源＞2kV, 输入/输出＞2kV, 电源/输出＞2kV
	绝缘		输入、输出、电源对机壳＞50MΩ
电能测量范围			有功无功电度测量范围0~99999999MWh，超过此数值电度从0开始计数
扩展功能	开关量输入		4DI（最多）
	开关量输出		4DO（最多）
	脉冲输出		1PO
	模拟量输出		4AO（最多）
	Rs485通讯		1路RS485
	谐波		2～63次
	需量		有功功率，无功功率
	最值统计		电压、电流最大值
选配			0.5S/0.2S

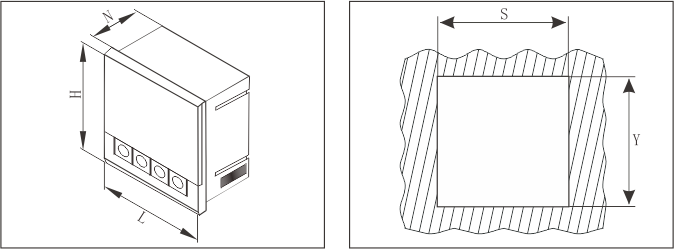

安装步骤：

1）将侧面的安装卡从电表上取下

2）在安装处开一个对应开孔尺寸的孔。

3）将仪表嵌入孔内，从后面重新把安装卡安装在电表上，扣紧即可

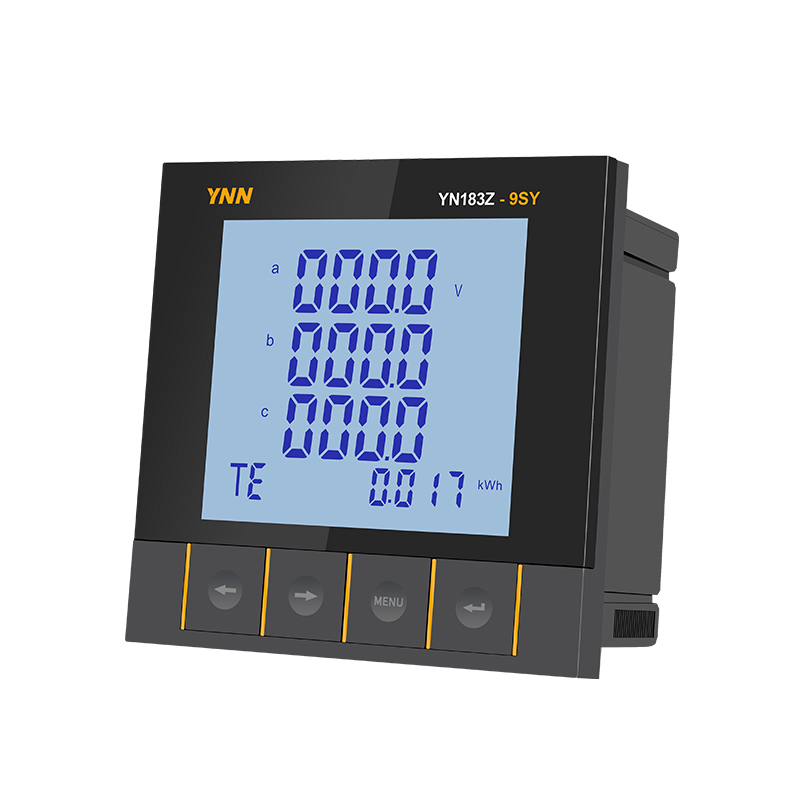

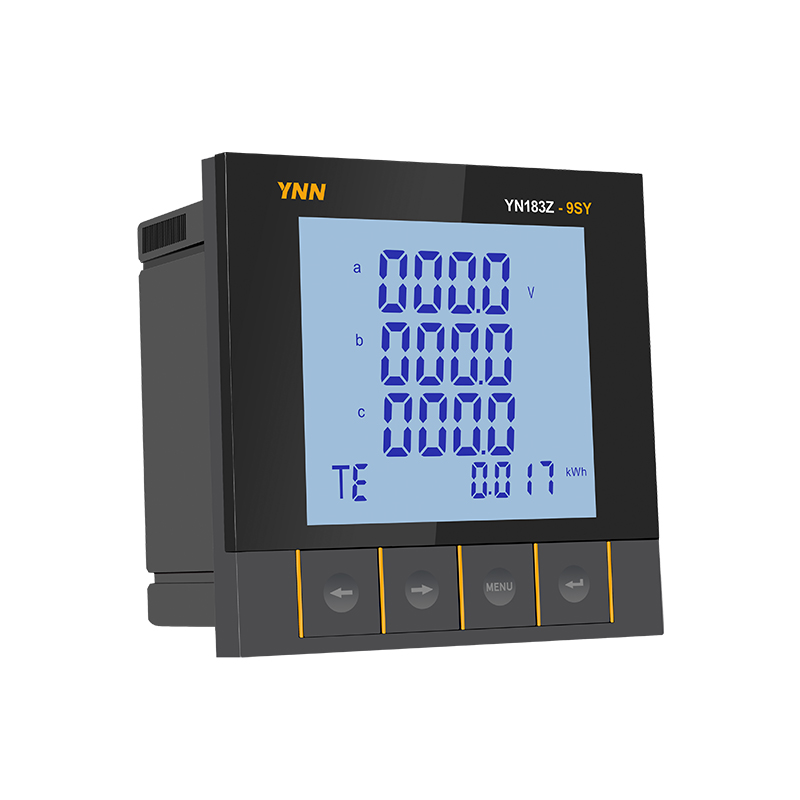

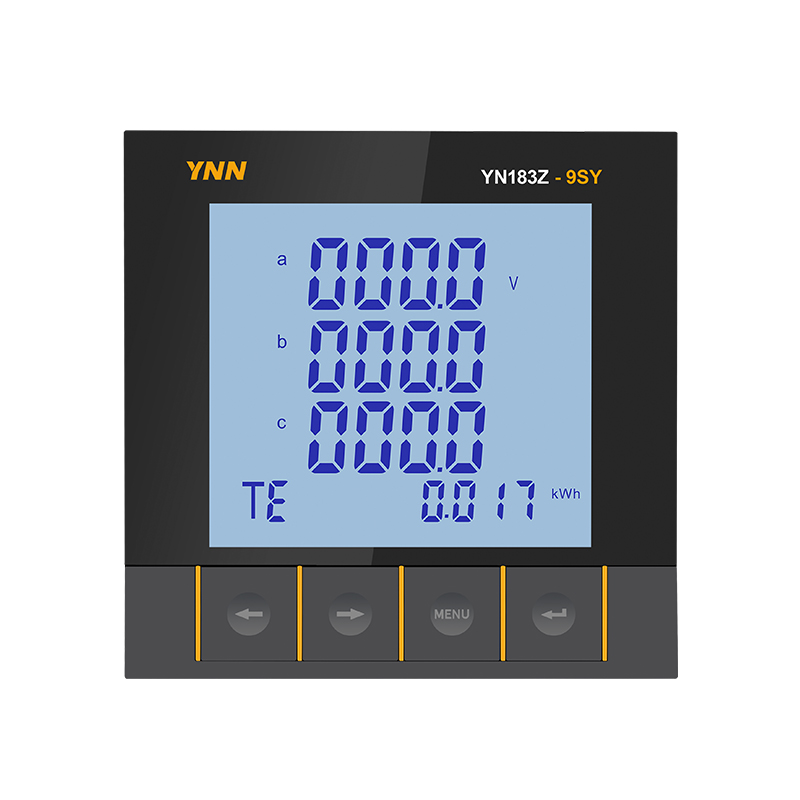

多功能电力仪表（液晶）
