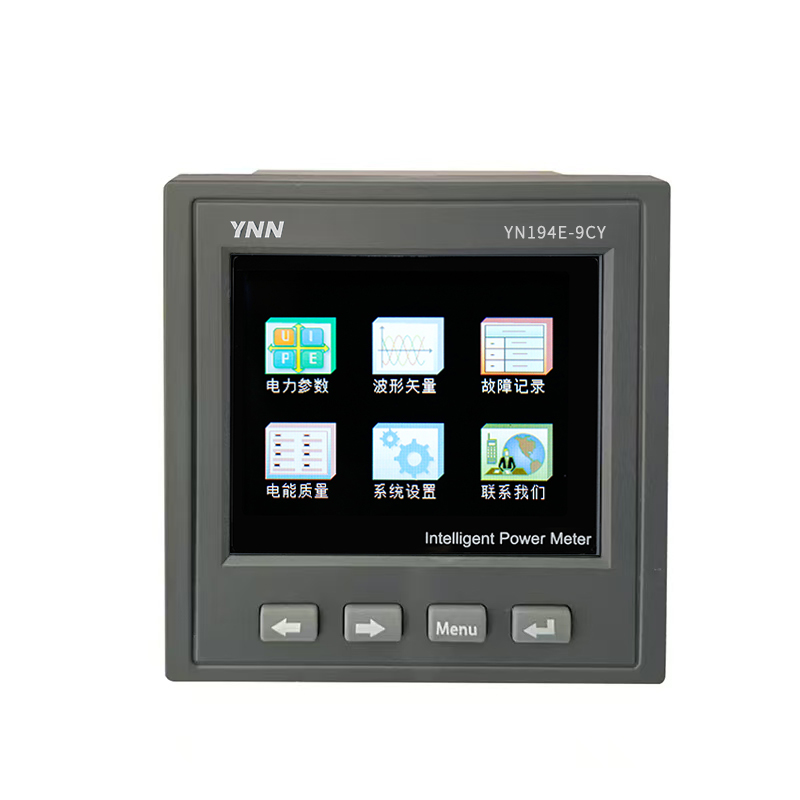

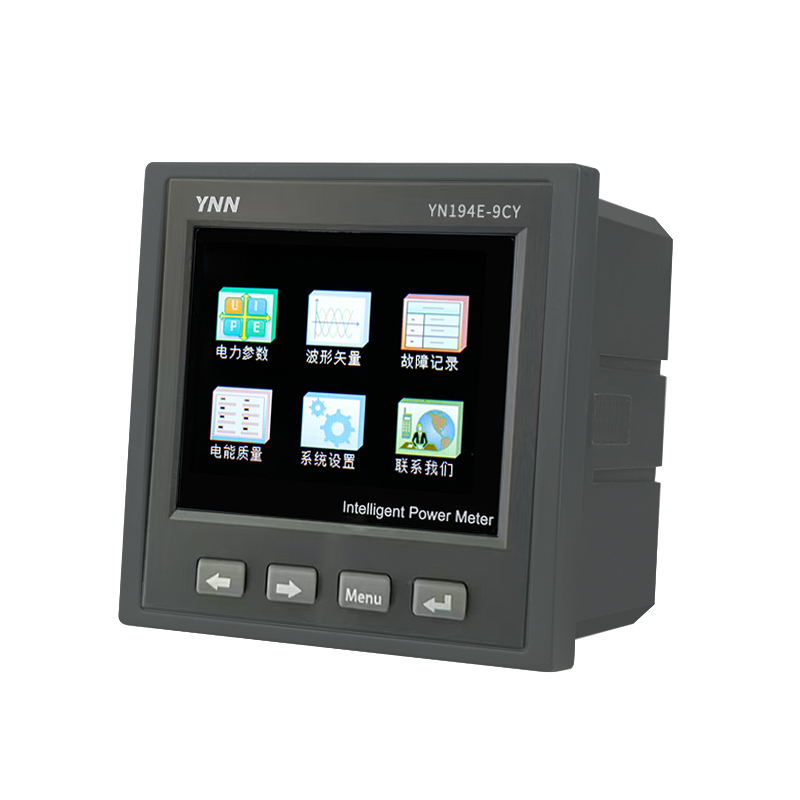

多功能质量分析仪-永诺电气有限公司

1. 三相电压、三相电流、电压电流相角、总有功功率、总无功功率、各相的有功及无功功率、功率因数、各相的功率因数、系统频率、总有功电度、总无功电度等的测量。

2. 复费率电能计量功能(1-4套电能计量)

3. 电压和电流不平衡度

4. 最大需量计量及需量时间记录

5. 谐波含有率：电压和电流的总谐波畸变率、电流、电压2-63次谐波分量、奇次谐波总畸变、偶次谐波畸变、电压电话谐波因数、电压波峰因子、电流K系数等的测量。

6. 电压偏差、频率偏差

7. 5路定值越限报警

8. 电压波动和闪变、电压骤降(选配)

9. 相位角检测：电压、电流角度

10. 电压电流相角矢量分析图

11. 电压电流实时波形图

12. 谐波分量棒图

13. 30条故障录波功能（实时保存故障触发之前30周波，之后30周波，共计60周波的波形数据，每周波80点）

14. 带时标的事件记录（50条事件记录功能，实时保存发生的开关量变位及定值越限事件）

15. 负荷记录：采用大容量FALSH，可最大存储230400条数据(1分钟存一次，可连续存储160天)，每条数据包含电压电流功率频率等19个电参量。(选配)

16. 支持RS485接口MODBUS-RTU通讯协议

17. 4路开关量输入监测可最大扩充至8路、2路继电器输出可最大扩充至6路（选配）

18. 1-3路模拟量输出（选配）

19. 可支持Profibus-DP协议或以太网/Modbus-TCP 协议(选配)

性能			参数
输入测量显示	配电网络		三相三线、三相四线
	电压	额定值	AC100V、220V、380V(订货时请注明)
		过负荷	测量：1.2倍瞬时：2倍/10s
		功耗	<0.1VA(每相)
		阻抗	>1MΩ
		精度	精度等级：0.2，RMS(真有效值)测量
	电流	额定值	AC1A、5A (订货时请注明)
		过负荷	测量：1.2倍瞬时：10倍/1s
		功耗	<0.4VA(每相)
		阻抗	<10mΩ
		精度	精度等级：0.2，RMS(真有效值)测量
	频率		40~65Hz，精度等级：±0.02Hz
	功率		三相总有功、无功精度：0.5S
	电能		四象限电能计量有功精度0.5S，无功精度1
	偏差		电压偏差：0.2% 频率偏差：0.02%
	不平衡度		电压：0.2% 电流：0.2%
	谐波含有率		三相电压、电流各次和总谐波含有率2-63次 Uh>2%：为5%Uh Uh<=2%:为0.1%UN
	闪变		闪变误差：5%
	显示		320X240彩屏液晶，全中文图形界面
	事件		实时循环保存10条开关量变位、40条定值越限事件
电源	工作范围		AC、DC 85V~265V
	功耗		≤4VA
输出	数字接口		RS-485、MODBUS-RTU协议
	脉冲输出		标配1路有功脉冲，可憎选1路无功脉冲
	定值越限		默认带5路定值越限报警
	开关量输入(选配)		4路开关量输入（可扩充至6路），干接点方式
			Ri<500Ω接通，Ri>100kΩ断开
	开关量输出(选配)		2路继电器输出（可扩充至4路）
			继电器触点容量：5A/250V AC；5A/30V DC
	模拟量输出(选配)		电流4~20mA，负载<390Ω
			电压0~10V，负载>100kΩ
环境	工作环境		-10~55℃ 海拔≤2000m，93%RH，不结露，无腐蚀性气体
	储存环境		-30~70℃
安全	耐压		输入和电源>2kV；输入和输出>2kV；电源和输出>2kV
	绝缘		输入、输出、电源对机壳>5MΩ

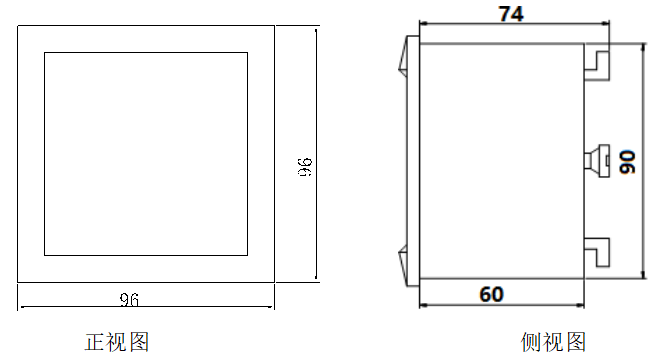

外形型号	面框尺寸	屏装配合尺寸	开孔尺寸	安装总长
96型	96×96	90×90	91×91	74

安装方法：
1）．在固定的配电柜上，选择合适的地方开一个仪表安装孔（91X91mm）；

2）．取出仪表，取下固定夹；

3）．将仪表安装插入配电柜的仪表孔中；

4）．插入仪表的固定夹。

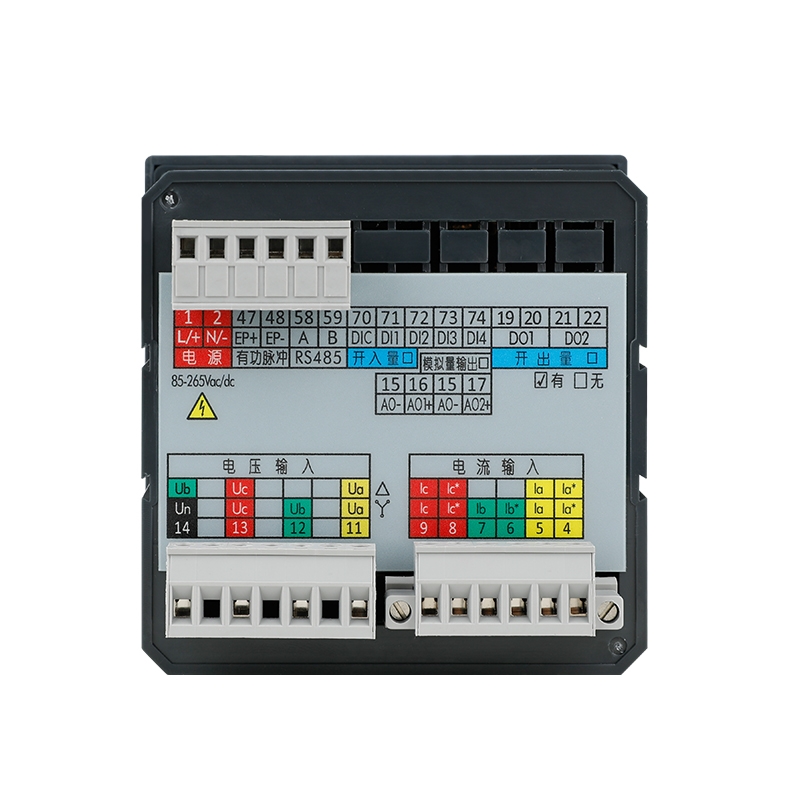

端子接线

上排：电源和选配开关量输出（15芯）

1	2	47	48	58	59	70	71	72	73	74	20	19	22	21
电源		脉冲		通讯		四路开关量输入					两路开关量输出

下排：信号（10芯）

UN UC UB UA				IC IC*		IB IB*		IA IA*
14	13	12	11	9	8	7	6	5	4

注：以上表格中端子接线仅为示意，具体端子接线，以实际仪表上的端子接线为准！
