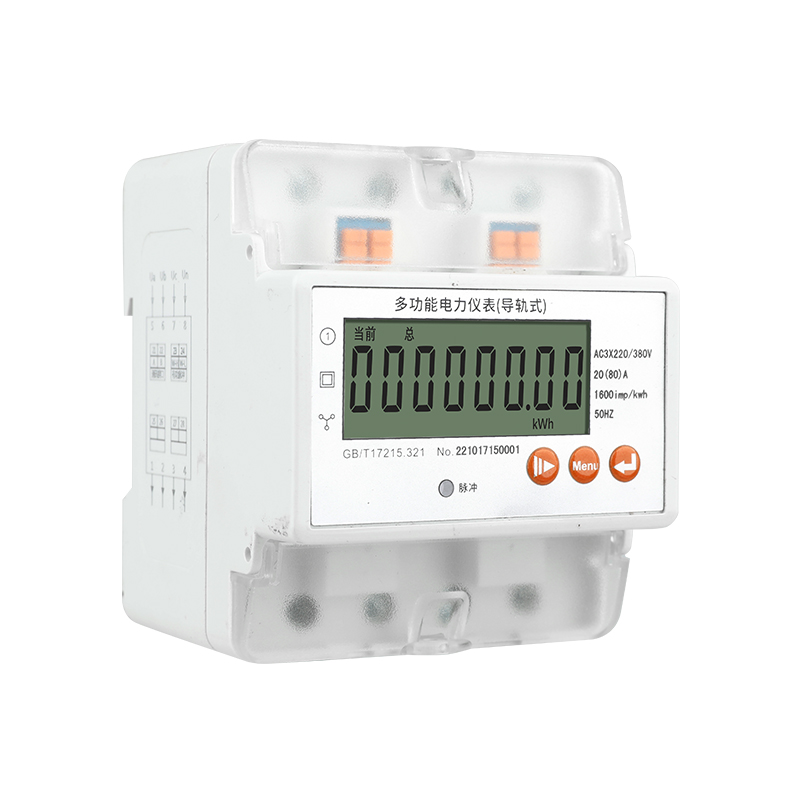

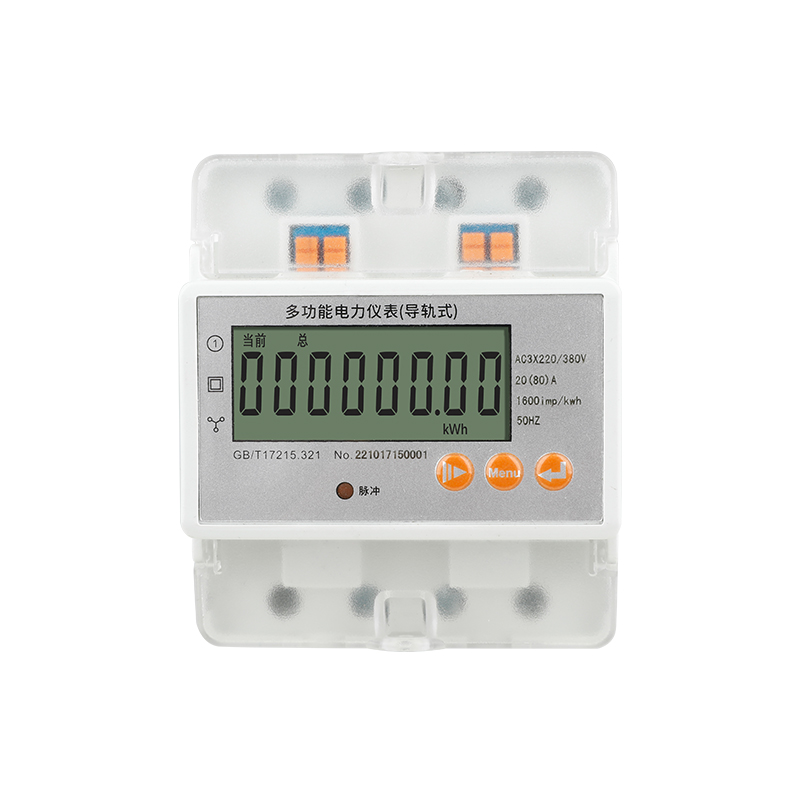

导轨式多功能电力仪表是本公司集多年的电表设计经验，所推出的新一代微型导轨式电能表。该仪表采用LCD显示，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。该仪表具有体积小、精度高、可靠性好、安装方便等优点、性能指标符合国际GB/T17215、GB/T17883和电力行业DL/T614 对仪表的各项技术要求。
实时监测：电压、电流、功率、频率、功率因数、电能
显示：LCD液晶显示
通讯：1路RS485通讯功能，MODBUS-RTU协议或DLT645-2007协议
安装方式：导轨安装，提高工作效率
断电保护：断电后数据自动保存，不丢失记录
应用领域：工业制造、商业建筑、成套厂、变电站、医院、公共设施等领域
定制化：可为企业提供LOGO，外观，功能等定制化服务
| 产品系列 | 精度等级 | 额定电压 | 电流规格 | 脉冲常数 |
| 多功能电力仪表(导轨式) | 1.0 | 3X220/380V | 3X1.5(6)A | 3200imp/kWh |
| 3X5(20)A | 1600imp/kWh | |||
| 3X10(40)A | 1600imp/kWh | |||
| 3X15(60)A | 1600imp/kWh | |||
| 3X20(80)A |
1600imp/kWh |
| 项目 | 技术指标 |
| 电能精度等级 | 1.0 级 |
| 电能计量范围 | 0~999999.9KWh |
| 额定电压 | AC 3x 220/380V |
| 电流规格 | 1.5(6)A、5(20)A、10(40)A、15(60)A、20(80)A |
| 工作电压 | 正常:0.9~1.1Un极限:0.7~1.2Un |
| 参比频率 | 45~65Hz |
| 启动电流 | 0.0041b |
| 功耗 | ≤5VA |
| 脉冲输出 | 脉冲宽度:80士20ms光耦隔离输出 |
| 数字通讯 | RS485接口，ModbusRTUDLT645-2007议 |
| 温度范围 | -10℃~+55 ℃ |
| 相对湿度 | ≤95% 无凝露 |
| 外形尺寸 | 76x89X76 |
外形尺寸

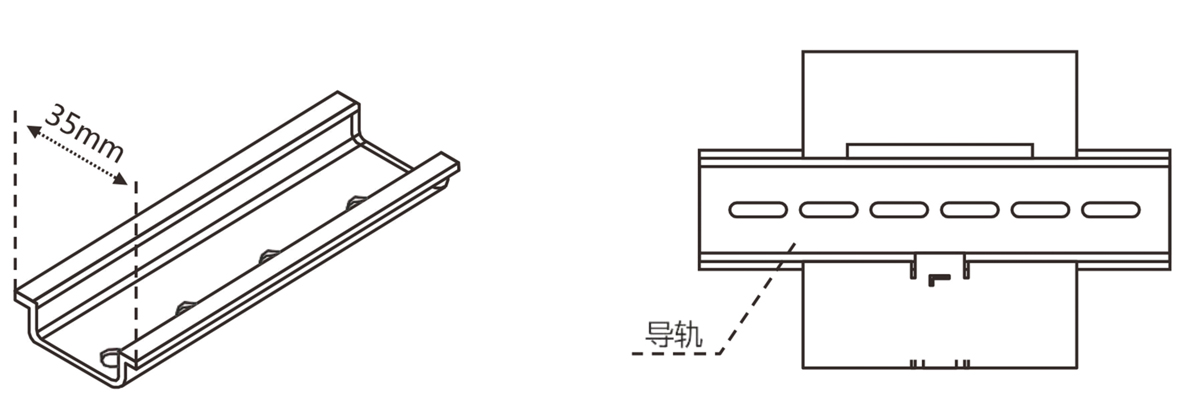

安装图
采用35mm标准导轨安装方式，如下图:

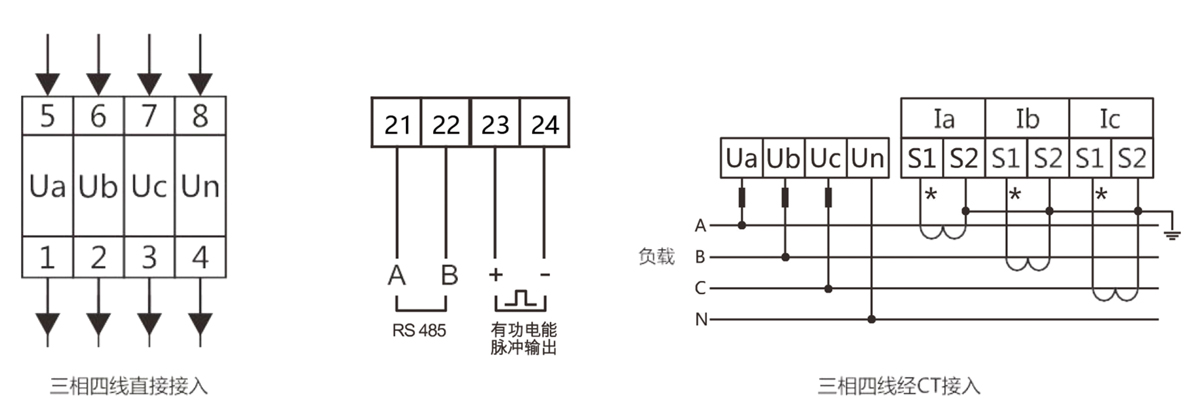

接线图
注意: 1. 接线时务必拧紧螺丝，避免因接触不良导致仪表不正常工作。 2.当输入电流大于80A时需外配/5A电流互感器:
