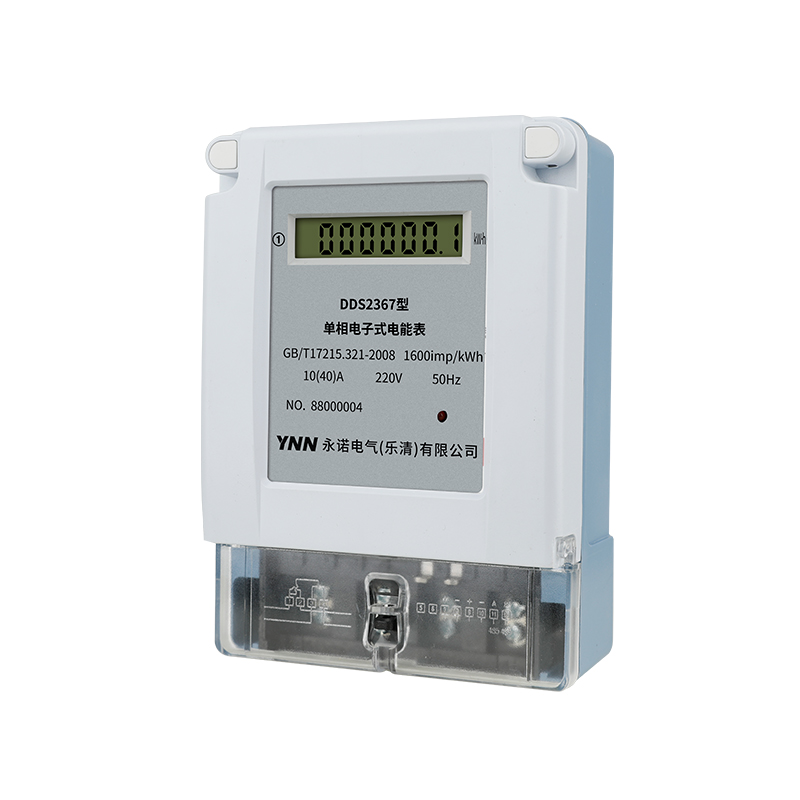

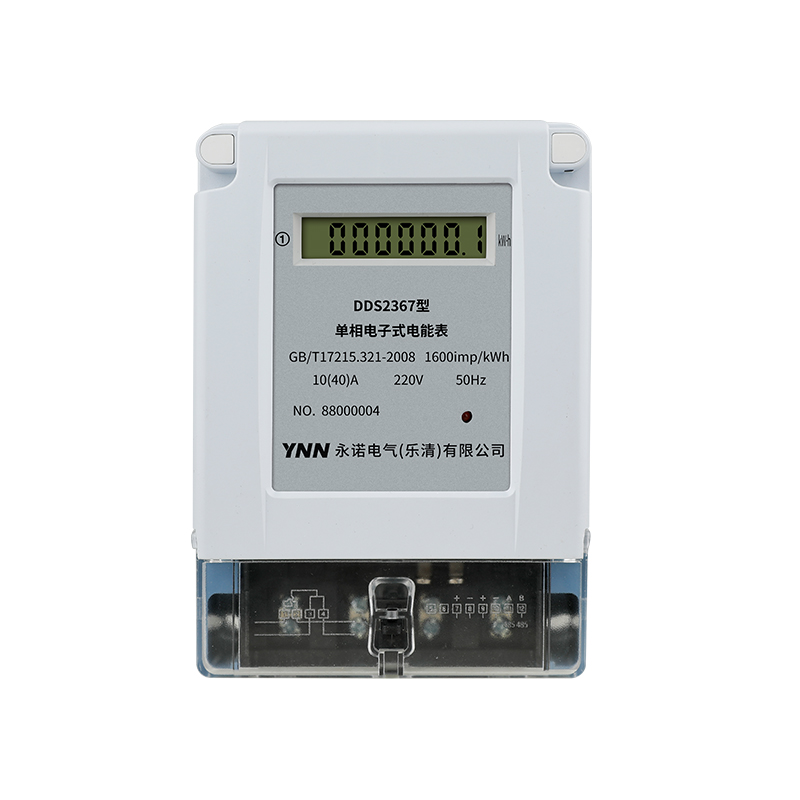

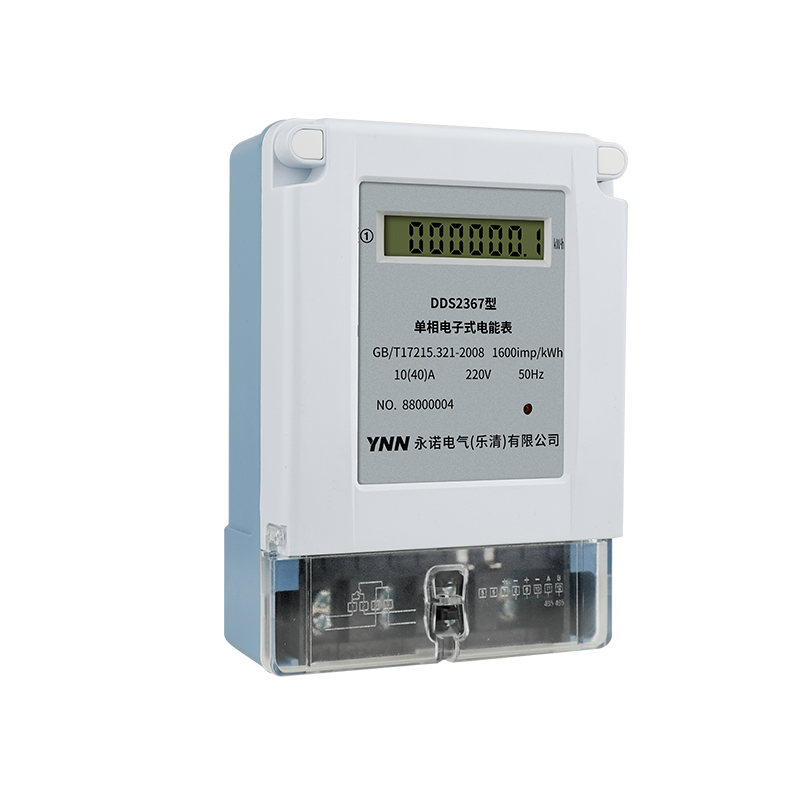

DDS系列单相电子式电度表，采用时分割乘法器集成电路，高可靠性步进电机等先进技术和器件，是国内最新的电能计量产品，本产品可用来测量电压为220V，频率为50Hz交流单相有功电能:其全部性能均符合国际电工委员会标准IEC1036《1和2级静止式交流有功电度表》和中华人民共和国国家标准GB/T17215-1998《1和2级静止式交流有功能度表》的全部技术要求。
实施监测单相有功电能
长寿命设计
低温特性好 -40℃~+75℃范围内计量精度不超差
轻载特性好，仪表在低负载时仍保持很好的精度
整表功耗低
安装简便，安装位置不受影响
1、规格
| 性能 | 参数 |
| 准确度等级 | 1 |
| 额定电压 | 220V |
| 标定电流 | 1.5(6)A,5(20)A,10(40)A,15(60)A,20(80)A |
| 电表常数 |
见铭牌标注 |
2、基本误差
| 负载电流 | 功率因数 | 基本误差(%) | |
| 1级 | 2级 | ||
| 0.051b | 1.0 | ±1.5 | ±2.5 |
| 0.1Ib-Imax | 1.0 | ±1.0 | ±2.0 |
| 0.1Ib | 0.5(滞后) | ±1.5 | ±2.5 |
| 0.2Ib-Imax | 0.5(滞后) | ±1.0 | ±2.0 |
Ib为标定电流
3、起动电流：在额定电压，功率因数为1.0条件下，当负载电流为0.4%时电表指示灯应有缓慢闪亮指示。
4、潜动:无负载时电表指示氖灯暗一亮不大超过一次。
注：开孔尺寸可能有误差，以实际产品为准
电表应安装在室内干燥、通风、无明火、坚固的墙上，安装高度为1.8米，使用环境应无腐蚀性气体，环境温度-10℃至+45℃，相对温度不超过85%，处形安装尺寸见图。

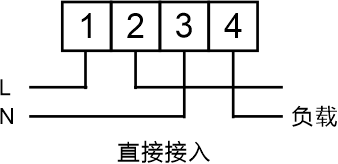

接线请安装接线图接线，最好用铜线或钢接头引人，使用叶，指示灯闪亮;表示电表正常计度。
