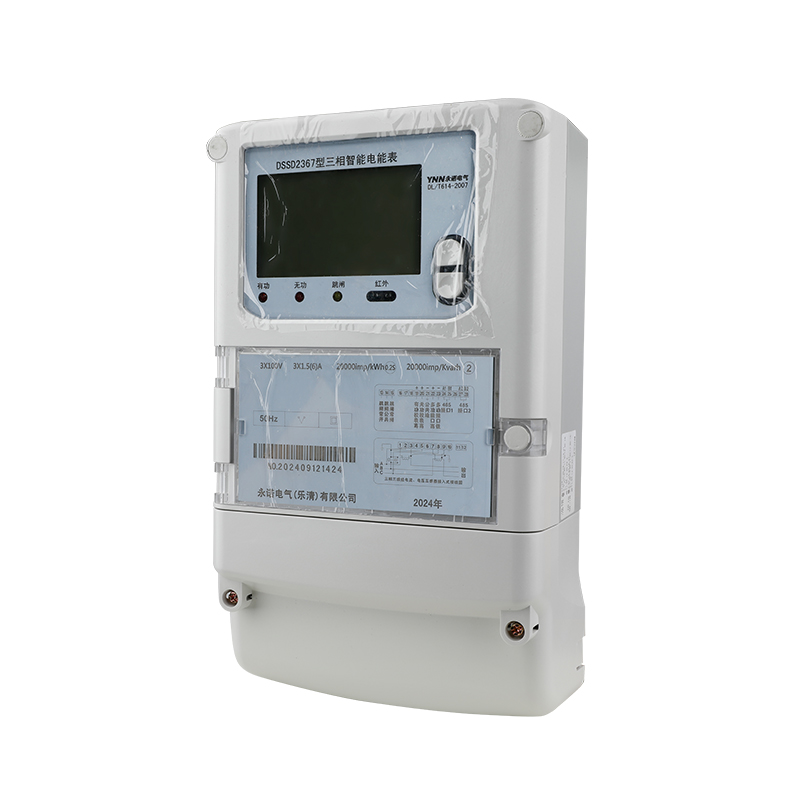

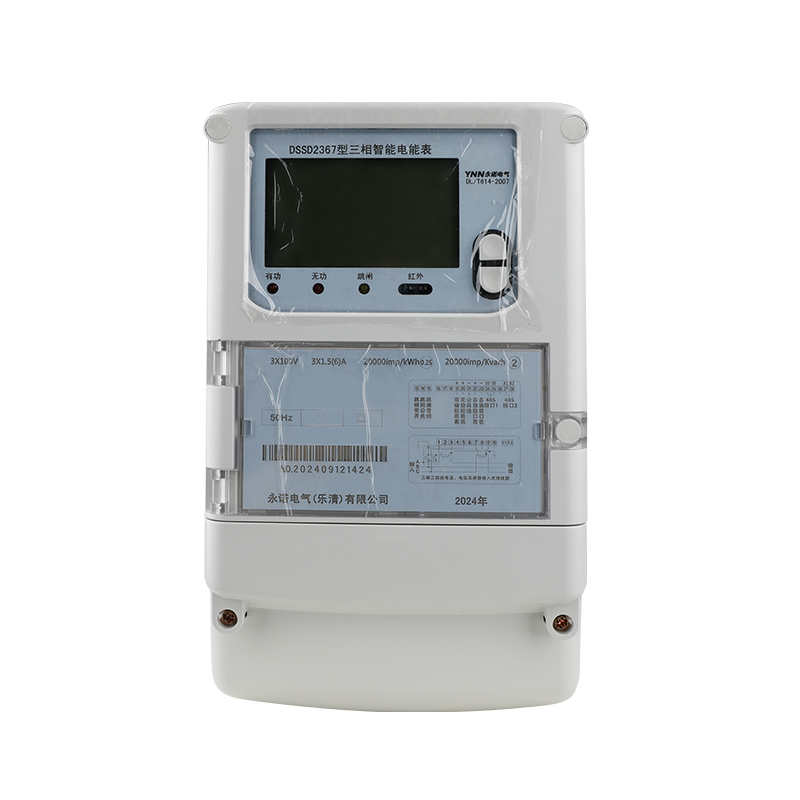

三相智能电能表（0.2S）

三相电子式多功能电能表采用了大规模集成电路，使用了高精度的电能计量专用芯片，并应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计制造的具有现代先进水平的仪表。该表性能指标符合GB/T 17215.321-2008《交流电测量设备 特殊要求第21部分：1级和2级静止式有功电能表》、GB/T17215.322-2008《交流电测量设备 特殊要求第22部分：0.2S级和0.5S级静止式有功电能表》、GB/T17215.323-2008《交流电测量设备 特殊要求第23部分：2级和3级静止式无功电能表》、Q／GDW 1356-2013《三相智能电能表型式规范》、Q／GDW 1354-2013《智能电能表功能规范》和DL/T 614–2007《多功能电能表》标准，其通信符合DL/T645–2007《多功能电能表通信协议》及其备案的要求，可根据功能定制需求符合多功能电能表的各项技术要求。

产品特点
内嵌高速高精度的交流电压电流采集模块，采样精度高，电能计量实时精确；
能分时计量组合有功电量，正、反有功电量及需量、组合无功，四象限无功电量，并具有485通讯、红外通讯等功能；
电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力；
三相电源供电（即线路供电方式），三相四线中的任两相断电时，电能表仍能正常工作；
在失去交流电源的情况下，电能表能够保持数据和维持时钟芯片工作；
低电源功耗。
产品规格
参比电压Un 额定电流In 有功脉冲常数(imp/kWh)
(V) (A)
3×100 3×1.5(6) 20000
3×57.7/100 3×1.5(6) 20000
3×220/380 3×1.5(6) 6400
3×5(60) 400
3×10(80) 300
技术指标

基本参数

准确度等级 有功0.2S级、0.5S级、1级  无功2级
额定频率 50Hz
起动电流 有功 0.001In (0.2S级、0.5S级)； 0.002In （直入式0.004In ）(1.0级) 无功 0.003In （直入式0.005In ）(2.0级)
潜动 具有防潜动逻辑设计
外型尺寸 290mm*170mm*85mm
重量 约2.5kg
电气参数

正常工作电压 0.9Un～1.1Un
扩展工作电压 0.8Un～1.15Un
每相电压线路功耗 ≤ 1.5W和6VA
每相电流线路功耗(Ib<10A) ＜0.2VA
每相电流线路功耗(Ib≥10A) ＜0.4VA
时钟电池电压 3.6V
可更换电池电压 6V
费率工作参数

时钟准确度(日误差) ≤0.5s/d（温度-30℃～＋65℃）
时钟电池容量 ≥1200mAh
停电后数据保存时间 ≥10年
气候条件

正常工作温度 -25℃～+60℃
极限工作温度 -40℃～+70℃
贮存和运输温度 -45℃～+70℃
贮存和工作湿度 年平均≤75%

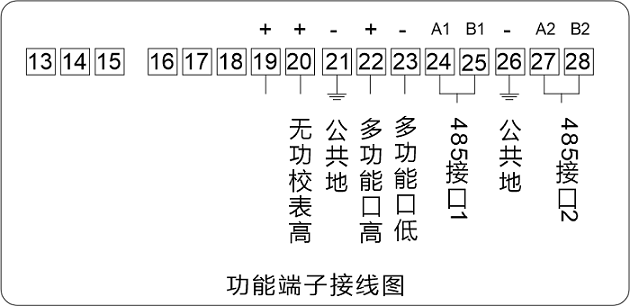

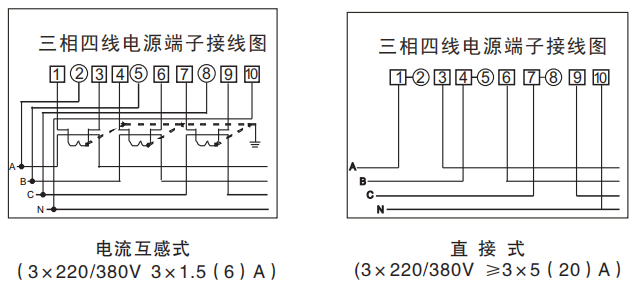

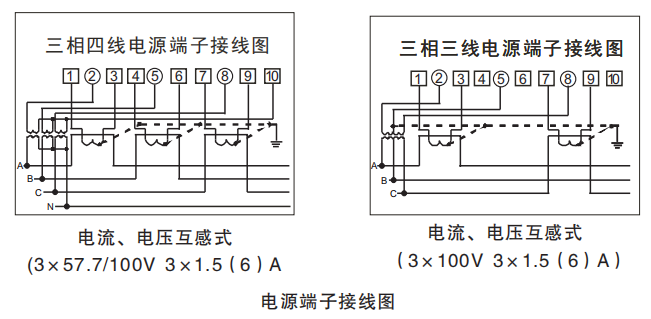

外形尺寸及接线图

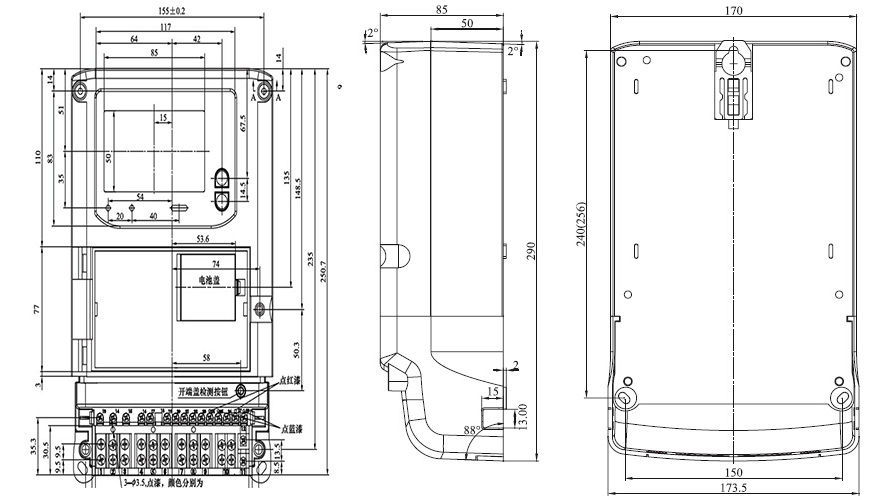

外形尺寸                                                                                            开孔尺寸
